Теория операционных систем





Взаимно недоверяющие подсистемы

  — Вы куда?
— У меня там портфель!
— Я вам его принесу!
— Я вам не доверяю. У меня там ценный веник. ("Ирония судьбы или с легким паром!")
Г. Горин

С точки зрения безопасности, основной проблемой систем с кольцами защиты является неспособность таких систем защитить себя от ошибок в модулях, исполняющихся в высшем кольце защиты. В свете этого, очень привлекательной концепцией представляется идея взаимно недоверяющих подсистем.
Согласно этой концепции, пользовательская задача не должна предоставлять системе доступа ко всем своим данным. Вместо этого задача должна выдавать мандат на доступ к буферу или нескольким буферам, предназначенным для обмена данными. Все акты обмена данными как между пользовательской задачей и системой, так и между двумя пользовательскими задачами или двумя модулями системы, также осуществляются при помощи передачи мандатов.
Например, при исполнении системного вызова int read (int file, void * buf, size_t size) программа должна передать системе мандат на право записи в буфер buf размером size байт (рис. 5.11). При этом буфер будет отображен в адресное пространство подсистемы ввода/вывода, но эта подсистема не получит права записи в остальное адресное пространство нашей задачи. Впрочем, этот подход имеет две очевидные проблемы.

Рис. 5.11. Передача мандатов

  • При использовании страничных и двухслойных сегментно-странпчных диспетчеров памяти мы можем отображать в чужие адресные пространства только объекты, выровненные на границу страницы и имеющие размер, кратный размеру страницы.
  • Мы не можем избавиться от супервизора. В данном случае это должен быть модуль, ответственный за формирование мандата и размещение отображенного модуля в адресном пространстве задачи, получающей мандат.

Первая проблема является чисто технической — она приводит лишь к тому, что мы можем построить такую систему только на основе сегментного УУП, в котором размер сегмента задается с точностью до байта пли хотя бы до слова. Сегментированная память страдает от внешней фрагментации, но иногда такую цену стоит заплатить за повышение надежности.
Функции модуля, управляющего выдачей мандатов, оказываются слишком сложны для аппаратной и даже микропрограммной реализации. Этот модуль должен выполнять следующие функции.

  • Убедиться в том, что передаваемый объект целиком входит в один сегмент исходного адресного пространства.
  • Если объект состоит из нескольких сегментов, разумным образом обработать такую ситуацию. Для программной реализации может оказаться желательным умение объединить все элементы в один сегмент. Для аппаратной или микропрограммной реализации достаточно хотя бы уметь сгенерировать соответствующее исключение.
  • Сформировать содержимое дескриптора сегмента для объекта и записать в него соответствующие права. Эта операция требует заполнения 4—5 битовых полей, и запись ее алгоритма на псевдокоде займет около десятка операторов. По сложности алгоритма одна только эта операция сравнима с наиболее сложными командами современных коммерческих CISC-процессоров, таких как VAX или транспьютер.
  • Отметить в общесистемной базе данных, что на соответствующую область физической памяти существует две ссылки. Это нужно для того, чтобы процессы дефрагментации и управления виртуатьной памятью правильно обрабатывали перемещения сегмента по памяти и его перенос на диск, отмечая изменения физического адреса или признака присутствия во всех дескрипторах, ссылающихся на данный сегмент. Далее эта проблема будет обсуждаться подробнее.
  • Найти свободную запись в таблице дескрипторов сегментов задачи-получателя. Эта операция аналогична строковым командам CISC-процессоров, которые считаются сложными командами.
  • Разумным образом обработать ситуацию отсутствия такой записи.
  • Записать сформированный дескриптор в таблицу.

Но еше больше проблем создает операция уничтожения мандата. Легко показать необходимость уничтожения мандата той же задачей, которая его создала.

Например, представим себе, что пользовательская программа передала какому-либо модулю мандат на запись в динамически выделенный буфер. Допустим также, что этот модуль вместо уничтожения мандата после передачи данных сохранил его — ведь наша система предполагает, что ни одному из модулей нельзя полностью доверять! Если мы вынуждены принимать в расчет такую возможность, то не можем ни повторно использовать такой буфер для других целей, ни даже возвратить память, занятую им системе, потому что не пользующийся нашим доверием модуль по-прежнему может сохранять право записи в него.

В свете этого возможность для задачи, выдавшей мандат, в одностороннем порядке прекращать его действие представляется жизненно необходимой. Отказ от этой возможности или ее ограничение приводит к тому, что задача. выдающая мандат, вынуждена доверять тем задачам, которым мандат был передан, т. е. можно не городить огород и вернуться к обычной двухуровневой или многоуровневой системе колец защиты.
Для прекращения действия мандата мы должны отыскать в нашей общесистемной базе данных все ссылки на интересующий нас объект и объявить не недействительными. При этом мы должны принять во внимание возможности многократной передачи мандата и повторной выдачи мандатов на отдельные части объекта. Аналогичную задачу нужно решать при перемещении объектов в памяти во время дефрагментации, сбросе на диск и поиске жертвы (см. разд. Поиск жертвы) для такого сброса.
Структура этой базы данных представляется нам совершенно непонятной, потому что она должна отвечать следующим требованиям.

  • Обеспечивать быстрый поиск всех селекторов сегментов, ссылающихся на заданный байт или слово памяти.
  • Обеспечивать быстрое и простое добавление новых селекторов, ссылающихся на произвольные части существующих сегментов.
  • Занимать не больше места, чем память, отведенная под сегменты.

Последнее требование непосредственно не следует из концепции взаимно недоверяющих подсистем, но диктуется простым здравым смыслом. Если мы и смиримся с двух- или более кратным увеличением потребностей в памяти, оправдывая его повышением надежности, нельзя забывать, что даже простой просмотр многомегабайтовых таблиц не может быть быстрым.
В системах, использующих страничные диспетчеры памяти, решить эти Проблемы намного проще, потому что минимальным квантом разделения Памяти является страница размером несколько килобайтов. Благодаря этому Мы смело можем связать с каждым разделяемым квантом несколько десятков байтов данных, обеспечивающих выполнение первых двух требований.
Если же минимальным квантом является байт или слово памяти, наши структуры данных окажутся во много раз больше распределяемой памяти.
Автор оставляет читателю возможность попробовать самостоятельно разработать соответствующую структуру данных. В качестве более сложного упражнения можно рекомендовать записать алгоритм работы с такой базой данных на псевдокоде, учитывая, что мы хотели бы иметь возможность реализовать этот алгоритм аппаратно или, по крайней мере, микропрограммно.
Дополнительным стимулом для читателя, решившего взяться за эту задачу, может служить тот факт, что разработчики фирмы Intel не смогли найти удовлетворительного решения.

Архитектура 1432
Автору известен только один процессор, пригодный для полноценной реализации взаимно недоверяющих подсистем: JAPX432 фирмы Intel. Вместо создания системной базы данных о множественных ссылках на объекты, специалисты фирмы Intel усложнили диспетчер памяти и соответственно алгоритм разрешения виртуальных адресов.
Виртуальный адрес в 1432 состоит из селектора объекта и смещения в этом объекте. Селектор объекта ссылается на таблицу доступа текущего домена. Домен представляет собой программный модуль вместе со всеми его статическими и динамическими данными (рис. 5.12). По идее разработчиков, домен соответствует замкнутому модулю языков высокого уровня, например пакету (package) языка Ada.

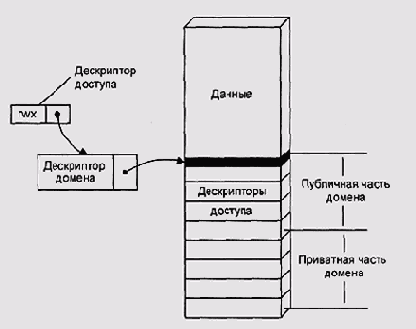

Рис. 5.12. Домен 1432

Элемент таблицы доступа состоит из прав доступа к объекту и указателя на таблицу объектов процесса. Элемент таблицы объектов может содержать непосредственную ссылку на область данных объекта — такой объект аналогичен сегменту в обычных диспетчерах памяти, однако обращение к нему происходит через два уровня косвенности. Иными словами, вместо

segment_table[seg].phys_address + offset


мы имеем

object_table[access_table[selector]].phys_address + offset.

Дополнительный уровень косвенности позволяет нам упростить отслеживание множественных ссылок на объект: вместо использования структуры данных, которую мы так и не сумели изобрести, мы можем следить только за дескриптором исходного объекта, поскольку все ссылки на объект через дескрипторы доступа вынуждены в итоге проходить через дескриптор объекта.
Более сложными сущностями являются уточнения — объекты, ссылающиеся на отдельные элементы других объектов (рис. 5.13). Вместо физического адреса и длины дескриптор такого объекта содержит селектор целевого сегмента, смещение уточнения в целевом объекте и его длину. При ссылке на уточнение диспетчер памяти сначала проверяет допустимость смещения, а затем повторяет полную процедуру разрешения адреса и проверки прав доступа для целевого объекта.

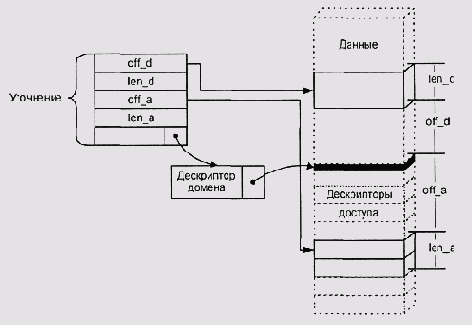

Рис. 5.13. Уточнение

Целевой объект также может оказаться уточнением, и диспетчер памяти будет повторять процедуру до тех пор, пока не дойдет до объекта, ссылающегося на физическую память. Более подробно этот механизм описан в работе [Органик 1987].
Уточнения позволяют решить проблему выдачи мандатов— мандат реализуется как уточнение исходного объекта (например, сегмента данных модуля в котором выделен буфер), а программе-получателю передается даже не само уточнение, а лишь дескриптор доступа к нему. Для прекращения действия мандата достаточно удалить дескриптор уточнения. После этого все переданные другим модулям дескрипторы доступа будут указывать в пустоту, т. е. станут недействительными. Задачи же перемещения в памяти и сброса объектов на диск решаются путем изменения физического адреса или признака п(в|рутствия целевого объекта; для этого не требуется прослеживать цепочку уточнений.
Однако накладные расходы, связанные с реализацией этого сложного механизма, оказались очень большими. Процессор i432 остался экспериментальным и не получил практического применения. Трудно сказать, какой из факторов оказался важнее: катастрофически низкая производительность системы (автору не удалось найти официальных заявлений фирмы Intel по этому поводу, но народная мудрость утверждает, что экспериментальные образцы i432 с тактовой частотой 20 МГц исполняли около 20 000 операций в секунду) или просто неспособность фирмы Intel довести чрезмерно сложный кристалл до массового промышленного производства. Так или иначе, едва ли не единственной практической пользой, извлеченной из этого амбициозного проекта, оказалось тестирование системы автоматизированного проектирования, использованной впоследствии при разработке процессора 80386 и сопутствующих микросхем.
После завершения проекта I432 других попыток полностью реализовать взаимно недоверяющие подсистемы не делалось — изготовители коммерческих систем, по-видимому, сочли эту идею непродуктивной, а исследовательским организациям проекты такого масштаба просто не по плечу.
